वाइब्रेटिंग स्क्रीन एक कुशल औद्योगिक स्क्रीनिंग उपकरण है जिसका व्यापक रूप से विभिन्न सामग्रियों के पृथक्करण, स्क्रीनिंग और शुद्धिकरण के लिए उपयोग किया जाता है। इसका डिज़ाइन इसे ठोस-तरल पृथक्करण, कण आकार के आधार पर उत्पादों को अलग करना, विदेशी पदार्थ को हटाने के लिए सुरक्षित स्क्रीनिंग और कण समरूपीकरण के लिए उपयुक्त बनाता है। यह आलेख इस उपकरण की समझ को बढ़ाने के लिए कंपन स्क्रीन की संरचना और कार्य सिद्धांतों का परिचय देता है।
कंपन स्क्रीन के घटक
धूल कवर: एक बंद संरचना जो सामग्री को फैलने या बिखरने से रोकती है, मशीन और आसपास के वातावरण दोनों को धूल प्रदूषण से बचाती है।
फीडिंग पोर्ट: सामग्री के निरीक्षण के लिए एक अवलोकन पोर्ट के साथ-साथ सामग्री को स्क्रीन की सतह पर समान रूप से प्रवाहित करना सुनिश्चित करने के लिए एक बफर प्लेट से सुसज्जित है।
वाइब्रेटिंग मोटर: एक प्रमुख शक्ति घटक जो स्क्रीन को कई स्तरों पर कंपन करने के लिए प्रेरित करता है, जिससे स्क्रीन के माध्यम से सामग्रियों की तीव्र गति को बढ़ावा मिलता है।
शॉक-अवशोषित स्प्रिंग: मशीन के आधार और फर्श पर कंपन के प्रभाव को प्रभावी ढंग से कम करता है, शोर कम करता है और मशीन के स्थायित्व को बढ़ाता है।
स्क्रीन: सामग्री पृथक्करण आवश्यकताओं के आधार पर कणों को अलग करने के लिए विभिन्न जाल आकार वाली स्क्रीन प्रदान की जाती हैं।
डिस्चार्ज पोर्ट: एक लचीला डिज़ाइन जहां डिस्चार्ज गति को एक वाल्व द्वारा समायोजित किया जा सकता है। तैयार उत्पादों के निर्वहन के लिए एक वैकल्पिक बॉटम-साइड आउटलेट उपलब्ध है, जो स्वचालित संचालन की सुविधा प्रदान करता है।
कंपन स्क्रीन का कार्य सिद्धांत
ऑपरेशन के दौरान, सामग्री कंपन स्क्रीन के शीर्ष पर हॉपर से प्रवेश करती है। कंपन करने वाली मोटर स्क्रीन को कंपन करने के लिए प्रेरित करती है, जिससे सामग्री स्क्रीन के साथ चलती है और धीरे-धीरे कंपन की क्रिया के तहत परत बन जाती है। स्क्रीन के छिद्रों से छोटे कण (जिन्हें अंडरसाइज़ कहा जाता है) निचली परत में गिर जाते हैं, जबकि बड़े कण (ओवरसाइज़) स्क्रीन की सतह पर बने रहते हैं, जिससे मोटे और बारीक कणों को अलग किया जा सकता है। यह कंपन प्रभावी ढंग से सामग्री को कण आकार के अनुसार परत बनाने की अनुमति देता है, जिससे कुशल स्क्रीनिंग सुनिश्चित होती है।
अनुप्रयोग परिदृश्य और लाभ

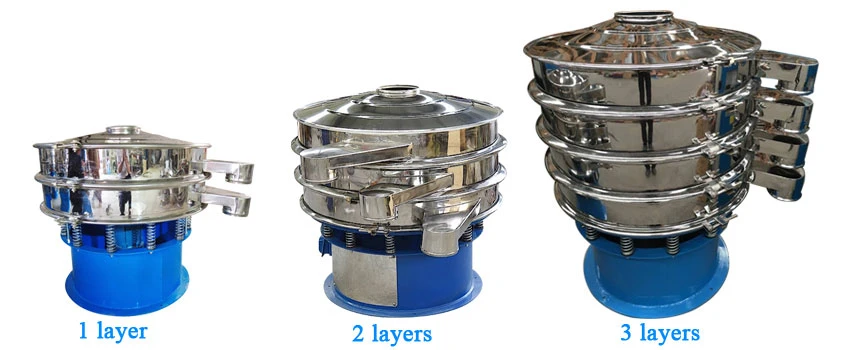

वाइब्रेटिंग स्क्रीन 36 माइक्रोन से 60 मिमी तक के कणों को संभाल सकती है और 100 से 5000 किलोग्राम/घंटा तक उत्पादन मात्रा का समर्थन करती है। इसका व्यापक रूप से भोजन, फार्मास्यूटिकल्स, रसायन, धातु विज्ञान, चीनी मिट्टी की चीज़ें, अपघर्षक और कोटिंग्स जैसे उद्योगों में उपयोग किया जाता है। मल्टी-लेयर स्क्रीन से सुसज्जित, यह एक साथ विभिन्न कण आकार के छह उत्पादों को अलग कर सकता है, जिससे उत्पादन दक्षता और स्क्रीनिंग सटीकता में काफी वृद्धि होती है।
